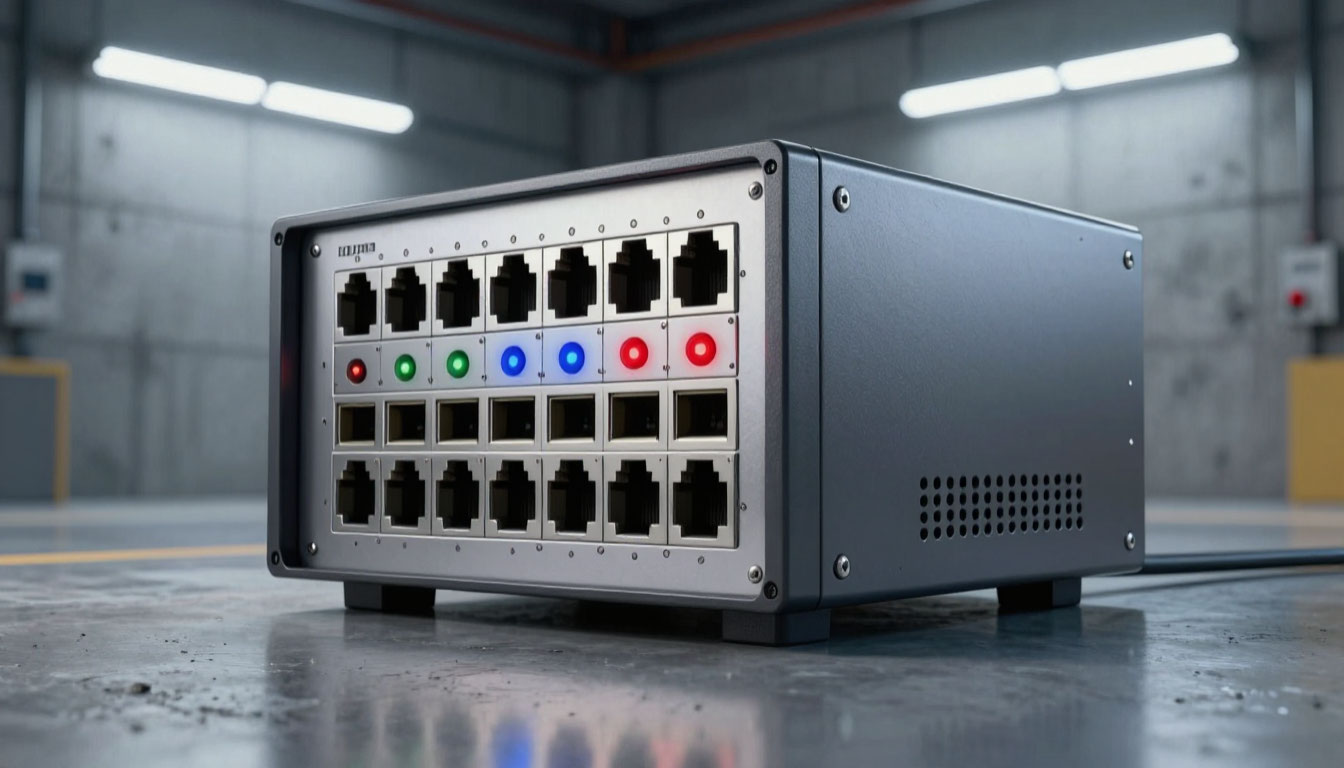

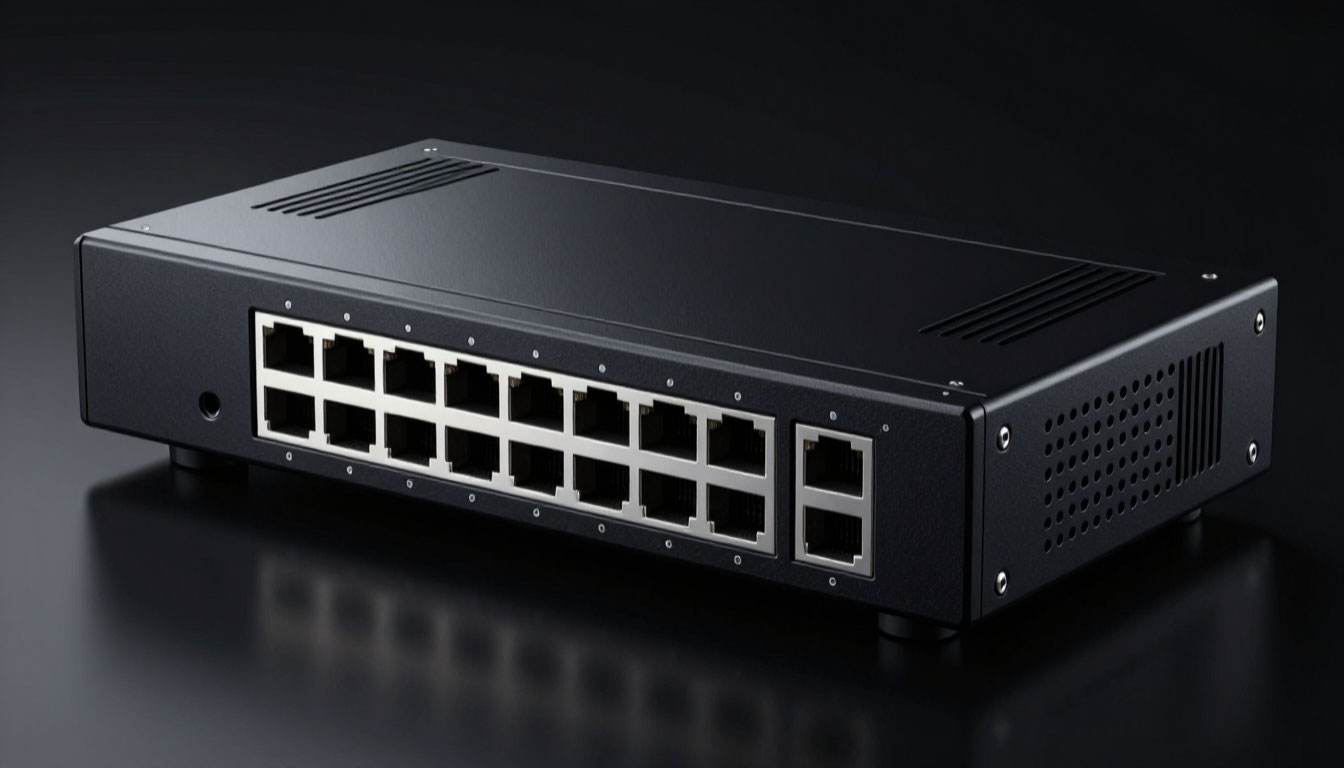

Промышленный коммутатор на DIN рейку (Industrial Ethernet Switch) специализированное сетевое устройство, спроектированное для эксплуатации в условиях, которые губительны для офисного оборудования. Ключевое отличие - способность выдерживать экстремальные температуры, высокую вибрацию, электромагнитные помехи и запыленность. Установка на DIN-рейку (DIN rail) - стандарт крепления для промышленной автоматизации, позволяющий жестко фиксировать оборудование внутри щитов и шкафов управления.
Форм-фактор DIN-рейки критичен для компактного размещения устройств. В отличие от настольных или стековых решений, коммутатор на DIN-рейку монтируется вертикально или горизонтально вплотную к другим компонентам - контроллерам (ПЛК), блокам питания, релейным модулям.
Без такой унификации производители шкафов не смогли бы обеспечить плотный монтаж. Рейка выполняет роль заземленной шины, что упрощает организацию экранирования.
Типичные размеры таких устройств: например, коммутатор D-Link DIS-100G-6S имеет габариты 102 x 28 x 162 мм и весит менее 0,5 кг . Это позволяет разместить 10-15 портов на площади стандартной ладони. Компактность достигается за счет отказа от вентиляторов (пассивное охлаждение) и интеграции портов непосредственно на плату без громоздких разъемов.
Конструктивные особенности и степени защиты IP
Корпус промышленного коммутатора всегда металлический. Это не дань дизайну, а требование электромагнитной совместимости (ЭМС). Металл работает как клетка Фарадея, глуша наводки от мощных двигателей, инверторов и сварочного оборудования. Для примера, модели TRENDnet имеют рейтинг IP30, IP50 и даже IP40 у D-Link DIS-100G-6S . Первая цифра означает защиту от пыли (3 - защита от частиц >2.5 мм, 4 - полная защита от большинства частиц, 5 - пыленепроницаемость), вторая - защиту от воды (0 - отсутствует).
Пассивное охлаждение (fanless design) накладывает ограничения на рассеиваемую мощность, но повышает надежность. Вентилятор механический узел, который забивается пылью и имеет ограниченный ресурс. Промышленный коммутатор потребляет немного: D-Link DIS-100G-6S потребляет максимум 4.82 Вт, а в простое - 2.45 Вт . Для отвода тепла используется ребристый корпус. Внутри нет подвижных частей, что критично при вибрации по стандарту IEC 60068-2-6.
Защита от перенапряжения (Surge protection) реализована на входных цепях. Например, для портов Ethernet заявляется защита до 6 кВ (стандарт IEC61000-4-5) . Это означает, что разница потенциалов, возникшая при ударе молнии или коммутации мощной нагрузки, не пробьет изоляцию трансформатора порта. Реальная работоспособность обеспечивается гальванической развязкой портов до 2.25 кВ DC, как у моделей CTC UNION .
Температурные режимы и условия эксплуатации
Ключевая характеристика - расширенный диапазон рабочих температур. Обычное офисное оборудование работает от 0 до +40°C. Промышленный коммутатор на DIN-рейку обязан функционировать при -40°C зимой в неотапливаемом цехе и при +75°C летом в закрытом шкафу на солнечной стороне . Модель HES24-6SST-VL поддерживает температуру корпуса при работе от -40 до +75°C (W-модели) .
Выдерживание температуры определяется компонентной базой. Используются конденсаторы с полимерным электролитом, а не жидкостным (не замерзают), и чипы с коммерческого рейтинга 0...+70°C заменены на промышленные -40...+85°C (расширенный Industrial range). При -40°C тактовый генератор запускается без подогрева, а при +75°C не происходит теплового разгона транзисторов.
Влажность воздуха до 95% без конденсата - стандарт для негерметичных корпусов IP4X . Для защиты от конденсата платы покрываются защитным лаком (conformal coating). Без этого слоя в условиях высокой влажности и перепадов температур возникает электрохимическая коррозия дорожек, и коммутатор выйдет из строя за несколько месяцев.
Питание и резервирование
Промышленные коммутаторы не используют стандартные круглые адаптеры питания. Они питаются от клеммных блоков с напряжением постоянного тока 12-48 В DC. Широкий диапазон (например, 9.6 - 60 В DC у CTC UNION) позволяет подключать устройство к промышленным шинам питания 24 В (реальное напряжение в подзаряженной батарее может быть до 30 В) или к аккумуляторной батареи грузового транспорта (12/24 В) .
Резервирование питания (Redundant Power Inputs) - обязательное требование. Коммутатор имеет два независимых входа (V1 и V2) на клеммной колодке. Если напряжение пропадает на первом входе, внутренняя схема диодного "ИЛИ" мгновенно переключает нагрузку на второй вход. Время переключения - микросекунды, сеть не замечает сбоя .
Аварийная сигнализация (Relay output) - релейный выход, который замыкает или размыкает цепь при потере питания на любом из каналов. Реле рассчитано на коммутацию 1 А / 24 В DC. Сигнал выводится на ту же клеммную колодку и подключается к дискретному входу контроллера или к сирене. Это позволяет автоматике оповестить оператора о проблеме с питанием сегмента сети .
Управляемые и неуправляемые версии
Неуправляемый (Unmanaged) коммутатор работает по принципу "plug-and-play". Он не имеет IP-адреса, не настраивается, просто передает пакеты между портами. Пример: TRENDnet TI-ELC50 - 5 портов Fast Ethernet с коммутационной матрицей 1 Гбит/с . Подходит для простых топологий "звезда" или подключения одного датчика к контроллеру. Минус: при повреждении кабеля и возникновении широковещательного шторма (broadcast storm) такой коммутатор парализует всю сеть, так как не умеет резать петли.
Управляемый (Managed) коммутатор имеет процессор, ОС и поддерживает протоколы второго уровня (L2). Он настраивается через веб-интерфейс или консоль. iROBO iRN-618-2P48 поддерживает RSTP (Rapid Spanning Tree Protocol) критично для резервирования каналов связи .
Если основной оптический кабель оборвется, RSTP перестроит логическую топологию за 1-3 секунды (вместо 30-50 секунд у старого STP).
Поддержка VLAN (IEEE 802.1Q) позволяет разделить трафик видеонаблюдения, управления и автоматики в одном физическом кабеле, повышая безопасность. QoS (Quality of Service) приоритизирует пакеты реального времени (EtherCAT, Profinet). D-Link DIS-100G-6S хотя и является неуправляемым, но поддерживает 8 очередей приоритетов на порт, что достаточно для базовой дифференциации трафика .
Интеграция с оптоволокном (SFP-слоты)
В промышленности медные линии (витая пара) ограничены по дальности 100 метрами и подвержены грозовым разрядам. Оптоволокно решает обе проблемы. Коммутаторы на DIN-рейку часто имеют комбинированные порты: медные 10/100/1000Base-T и SFP-слоты для оптики. DIS-100G-6S имеет 2 порта 1000Base-X SFP . SFP (Small Form-factor Pluggable) трансивер, который вставляется в слот и преобразует электрический сигнал в оптический.
Выбор трансивера зависит от расстояния: для 550 метров - мультимод SX (850 нм), для 10 км - одномодовый LX (1310 нм), для 80 км - LHX (1550 нм). Производитель рекомендует совместимые модули: DIS-S310LX (10 км) или DIS-S380ZX (80 км) для D-Link .
Установка коммутатора на DIN-рейку происходит без инструментов. На задней стенке корпуса закреплена пружинная защелка (DIN-rail clip). Действия: зацепить верхний крюк за верхнюю грань рейки (35 мм по стандарту EN 50022), затем прижать нижнюю часть корпуса к рейке до щелчка защелки . Для демонтажа нужно потянуть вниз оранжевый/черный фиксатор, который освободит пружину.
Заземление обязательно! Металлический корпус имеет винт (Grounding point) для подключения проводника сечением не менее 4 мм². В шкафу автоматики это соединяется с общей шиной заземления. Без заземления защита от помех (ESD 6kV) работает плохо - статический разряд будет искать путь через логические микросхемы, убивая их .
Реальные сценариии применения
- Уличное видеонаблюдение: Коммутатор в корпусе IP40 с питанием 48 В (PoE, хотя в рассмотренных моделях прямого PoE нет, но часто используются инжекторы) соединяет камеры на столбах, работая при -30°C зимой.
- Транспорт (поезда, трамваи): Высокая вибрация (IEC 60068-2-27, удар 15g) требует отсутствия разъемов PCI-e внутри. Пайка компонентов на плате должна быть усилена.
- Нефтегазовый сектор: Высокое содержание сероводорода и взрывоопасной пыли требует не только IP-защиты, но и взрывозащищенной оболочки (Ex-исполнение) поверх коммутатора.
Сравнительная таблица выбора коммутатора
| Характеристика | Неуправляемый | Управляемый (L2) | Премиум (L3/модульный) | Отечественный сертифицированный |
|---|---|---|---|---|
| Настройка | Не требуется | Консоль/Web, VLAN, RSTP | Полная L3, OSPF, VRRP | Консоль/Web, кириллица |
| Цена | Низкая | Высокая (в 2-3 раза) | Очень высокая (от 80 тыс.) | На 20-35% дешевле импорта |
| Надежность (MTBF) | 300-500 тыс. часов | до 1 млн часов | более 1.5 млн часов | до 1 млн часов |
| Диагностика | Только LED-индикация | SNMP, зеркалирование портов | Full SNMP, sFlow, NetFlow | SNMPv3 с AES-256 |
| Температура | -40…+75°C | -45…+75°C | -50…+85°C | -50…+75°C |
Типичные ошибки при подключении
Часто игнорируют клеммник "Failover". Выход реле остаётся неподключенным, и когда питание пропадает на одном из каналов, инженер узнает об этом по факту остановки линии, а не по сигналу тревоги. Рекомендуется всегда заводить этот сухой контакт в систему диспетчеризации.
Используют медный кабель UTP (неэкранированный) вместо FTP (экранированного) в одном жгуте с силовыми кабелями 380 В. Наведенная ЭДС в 10-50 Вольт гарантированно выжжет порт коммутатора, даже с защитой 6 кВ. Экранирование кабеля должно быть заземлено с одной стороны.
Не учитывают нагрев внутри шкафа. При рабочей температуре коммутатора +70°C и установке в герметичный шкаф без кондиционера с частотным преобразователем внутри, реальная температура вокруг будет +60...+80°C, что приводит к "тепловой смерти" электролитических конденсаторов блока питания через год эксплуатации. Нужен зазор в 5-10 см между коммутаторами для конвекции.
Преимущества работы с отечественными производителями промышленных коммутаторов
Локальные бренды предлагают коммутаторы на DIN-рейку с теми же характеристиками, что и зарубежные аналоги, но с адаптацией к российским реалиям. Например, устройства марок "Моксон-Н", "Связь Инжиниринг" или "АДС" (Автоматизация Диспетчеризация Связь) проходят климатические испытания при -50°C. Это критично для объектов в Якутии или на шельфе Охотского моря, где импортное оборудование, рассчитанное на -40°C, работает на пределе.
Сервисная поддержка отечественных вендоров работает с минимальной временной задержкой. Запчасти и трансиверы SFP поставляются за 2-3 дня из московского или новосибирского склада, тогда как ожидание аналога через параллельный импорт может растянуться на 3-4 месяца. Прошивка адаптирована под кириллические символы в SNMP-ловушках, что упрощает интеграцию с российскими SCADA-системами (MasterSCADA, Orion NXT).
Ценовая политика локальных производителей прозрачна: нет наценок за логистику через офшоры и таможенные пошлины. Коммутатор 8 портов Gigabit с управлением от российского бренда стоит на 20-35% дешевле аналогичного HP или Cisco Industrial Ethernet. При государственных закупках наличие реестрового номера Минпромторга позволяет участвовать в тендерах с требованиями по импортозамещению (Постановление № 878).
Соответствие требованиям кибербезопасности (ФСТЭК, ФСБ)
Промышленные сети становятся целями атак. Отечественные производители проходят сертификацию ФСТЭК на отсутствие недекларированных возможностей (НДВ). Китайский или тайваньский коммутатор может иметь "закладки" - программные закладки, активируемые удаленно. Для объектов критической информационной инфраструктуры (КИИ, ФЗ-187) использование несертифицированного оборудования запрещено.
Сертифицированные модели поддерживают защищенный протокол SNMPv3 с шифрованием трафика AES-256 и аутентификацией SHA-2. Они имеют встроенный механизм блокировки неавторизованных попыток доступа через порт консоли после трех неудачных попыток ввода пароля. Без этого требования экспертное заключение ФСТЭК для подключения к госинформсистемам получить не удастся.
Интересный нюанс: производители из РФ встраивают поддержку протокола MPLS-TP (Multiprotocol Label Switching - Transport Profile) для организации защищенных каналов на L2/L3. Это позволяет строить отказоустойчивые кольца с резервированием времени восстановления менее 50 мс, что соответсвует жестким требованиям РЖД и энергетиков.
Сравнение бюджетных и премиальных сегментов рынка
Бюджетный сегмент (до 15 тыс. рублей) представлен неуправляемыми коммутаторами на 5-8 портов Fast Ethernet (100 Мбит/с). Примеры: D-Link DIS-100D5, Tenda TEM2010F. Их ресурс работы на отказ (MTBF) составляет 300-500 тыс. часов. Они подходят для периферийных датчиков, но не для ответственной автоматики - отсутствие механизмов защиты от широковещательных штормов может остановить конвейер.
Средний сегмент (15-50 тыс. рублей) - управляемые коммутаторы с 8-16 портами Gigabit и поддержкой RSTP/MSTP. Здесь появляются модели со встроенными PoE-портами (IEEE 802.3af/at) для камер и IP-телефонии. MTBF достигает 1 млн часов. Отечественные "АДС-8GX-PoE" с диодной защитой каждого порта от КЗ относится к этому классу.
Премиум-сегмент (от 80 тыс. рублей) модульные коммутаторы с возможностью горячей замены блоков питания и вентиляторных отсеков. Они имеют степень защиты IP67 и работают при +85°C без снижения пропускной способности. Например, Hirschmann (часть Belden) или Moxa. Здесь же распологаются промышленные маршрутизаторы с резервированием VRRP, но их цена стартует от 200 тыс. рублей.
Протоколы синхронизации времени (PTP и NTP) в промышленных сетях
Для распределенных систем управления (АСУ ТП) критична синхронизация событий с точностью до микросекунды. Промышленный коммутатор на DIN-рейку должен поддерживать PTP (Precision Time Protocol, IEEE 1588v2). Без этого протокола данные с десятка датчиков вибрации с разных концов цеха нельзя будет корректно агрегировать по времени.
Обычный NTP дает точность 1-10 миллисекунд го достаточно для журналов событий, но не для управления шаговыми двигателями на высокой скорости. PTP использует аппаратные метки времени на уровне PHY-чипа, замеряя задержку прохождения пакета через коммутатор (так называемый "resident time"). Для корректной работы все устройства в сегменте должны быть PTP-aware, а один коммутатор назначен мастер-часами (Grandmaster).
Реализация в бюджетных управляемых коммутаторах часто страдает неточностью. При выборе обращайте внимание на спецификацию "PTP boundary clock". Это означает, что коммутатор не просто транслирует метки, но и пересчитывает задержку с учетом собственной вычислительной паузы. Для объектов нефтехимии с требованием синхронизации ±1 мкс подходят только сертифицированные по IEC 61588 коммутаторы.
Варианты удаленного мониторинга через SNMP и веб-интерфейс
Управляемые промышленные коммутаторы отдают телеметрию через протокол SNMP (версии v1, v2c, v3). В MIB-дереве хранятся счетчики ошибок на каждом порту (CRC-ошибки, фрагменты, коллизии), температура чипа, напряжение на входах питания. Системный администратор видит, что на порту 4 за день наросло 5000 отбракованных пакетов признак умирающего трансивера SFP или поврежденной витой пары.
Веб-интерфейс (HTTP/HTTPS) удобен для разового конфигурирования, но для постоянного мониторинга используется связка PRTG (или Zabbix) + SNMP-ловушки (traps). Коммутатор сам отправляет асинхронные сообщения: "Link Down на порту 7", "Выход температуры за пределы 75°C". Это позволяет получать SMS-оповещения до того, как оборудование выйдет из строя полностью.
Важный нюанс: многие китайские коммутаторы с "фейковым" SNMP не отправляют traps, только отвечают на опросы. Проверяется элементарно: отключаете питание и смотрите, придет ли trap на ваш NMS-сервер. Для ответственных сетей требуйте подтверждение поддержки полного SNMP от производителя, желательно со скриншотом работающей ловушки.
