Датчики данного типа используются в большинстве торговых и фасовочных весов. Именно за счет их конструкции удается получить стабильные показания даже при смещении груза по платформе. Такие решения применяются в настольных весах, почтовых системах и оборудовании для дозирования, где важны компактность и точность при относительно небольших нагрузках.
Можно смело утверждать, что одноточечные тензодатчики широко используются благодаря простоте интеграции и предсказуемой метрологии.
Особенности конструкции
Главная особенность такого датчика - возможность работы с платформой на одном измерительном элементе. Конструкция компенсирует внецентренные нагрузки, поэтому точность сохраняется даже при неравномерном размещении товара.
Ключевые особенности конструкции формируют следующие базовые характеристики:
- работа с одной точкой опоры без применения нескольких датчиков;
- компенсация изгибающих и крутящих моментов;
- компактные размеры для встраивания в настольные и платформенные весы;
- стабильные метрологические параметры при малых и средних нагрузках.
Такая схема позволяет упростить конструкцию весов и снизить требования к механической части. Оборудование остается точным даже при интенсивной эксплуатации и частых циклах взвешивания, а также менее чувствительно к износу элементов конструкции.

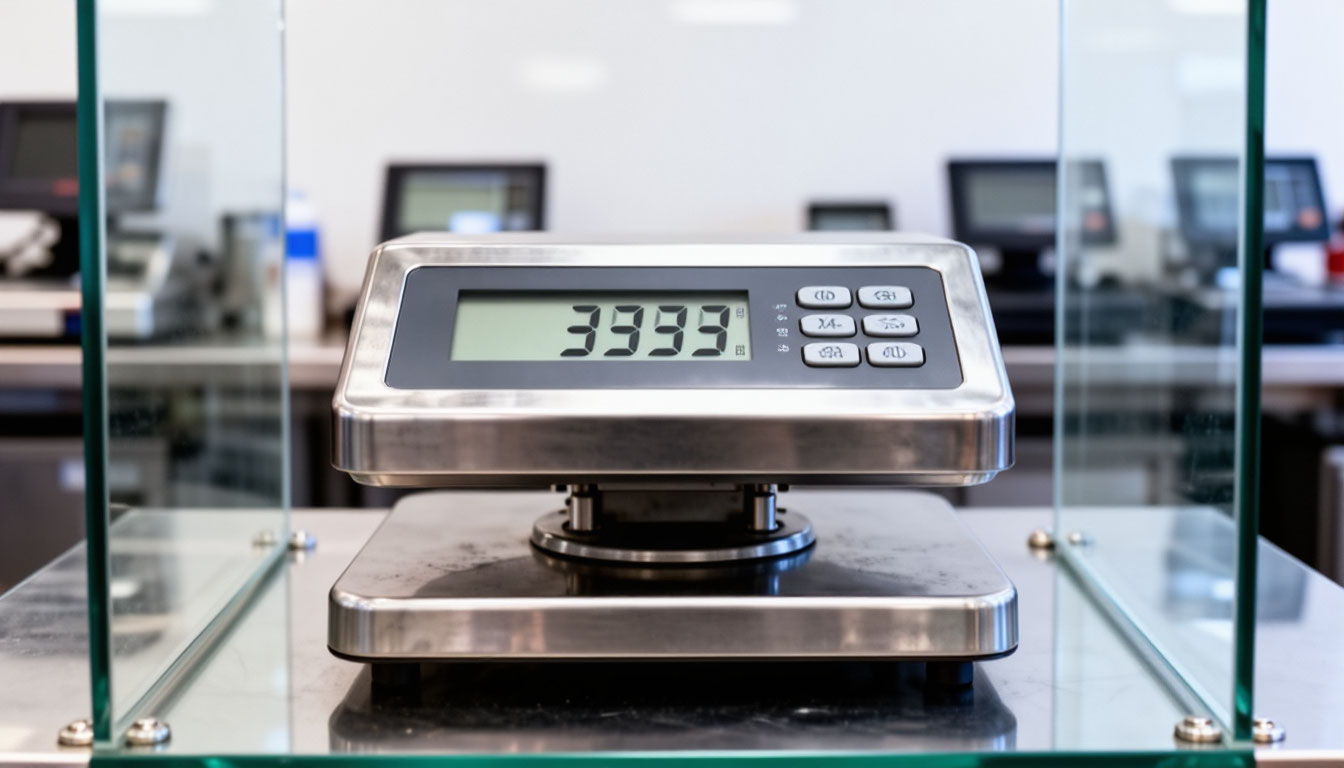

Как устроены торговые весы
Формат одноточечного датчика оптимален для задач розницы, где важны скорость работы, повторяемость измерений и минимальные требования к обслуживанию. В торговых весах используется простая и надежная схема: платформа жестко закреплена на одноточечном тензодатчике, который одновременно служит опорой и измерительным элементом.
Когда на платформу кладут товар, нагрузка передается на датчик и вызывает микродеформацию его металлического корпуса. Расположенные внутри тензорезисторы фиксируют это изменение и преобразуют его в электрический сигнал, который поступает в весовой терминал, где усиливается, оцифровывается и переводится в значение массы.
Особенность одноточечной конструкции в том, что датчик изначально компенсирует смещение груза по платформе, поэтому весы остаются точными, быстрыми и удобными в ежедневной работе. К тому же конструкция изначально рассчитана на частые циклы взвешивания.
