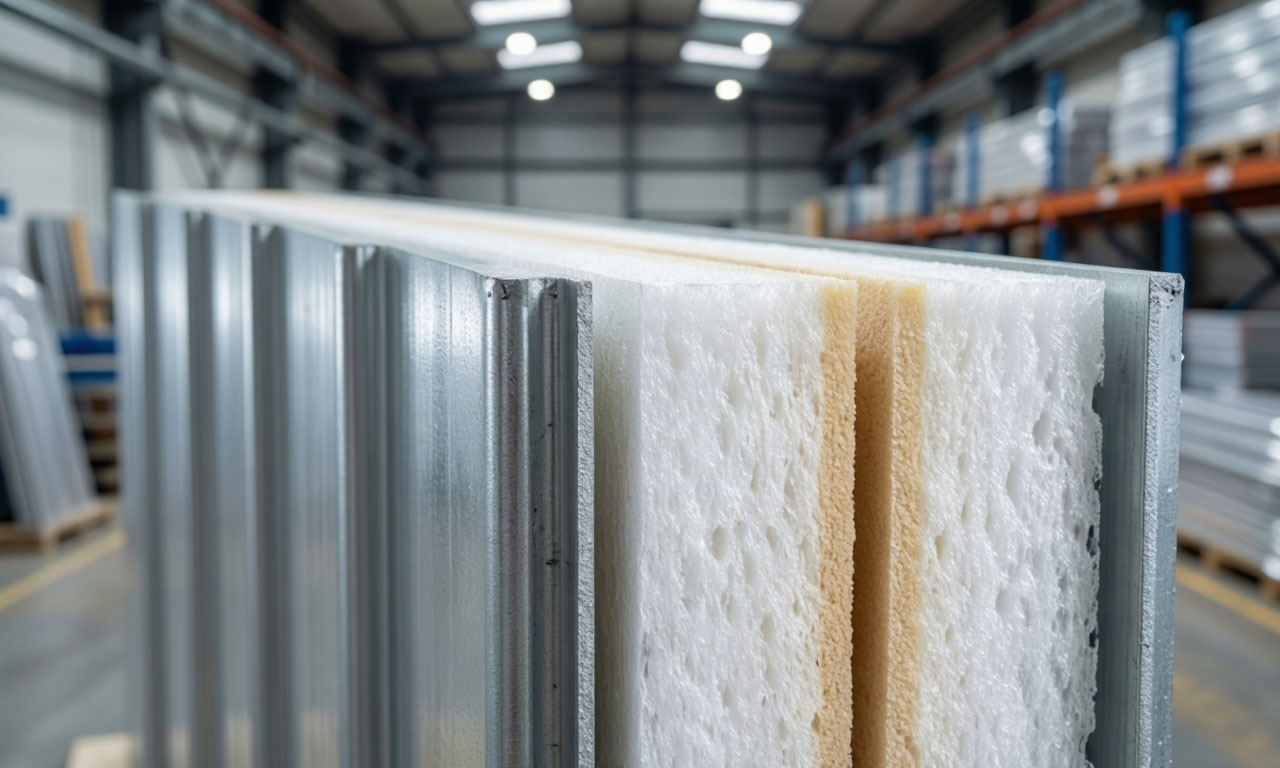

Сэндвич панели представляют собой многослойный композитный материал, состоящий из жестких облицовочных слоев и внутреннего утепляющего сердечника. Конструкция получила свое название благодаря характерному "слоеному" строению, где каждый элемент выполняет строго определенную функцию. Наружные слои изготавливаются преимущественно из холоднокатаной оцинкованной стали толщиной 0,5–0,7 мм с полимерным покрытием, которое выполняет защитную и декоративную функции.
Внутренний слой представляет собой теплоизоляционный материал, соединенный с облицовкой посредством двухкомпонентного полиуретанового клея, обеспечивающего высокую адгезию и монолитность конструкции.
Технология производства сэндвич-панелей предполагает непрерывный процесс формирования слоев на специализированных линиях. Металлические листы проходят профилирование для придания дополнительной жесткости, затем на них наносится клеевой состав, и между ними подается теплоизоляционный материал.
После прессования и отверждения клея формируется готовая панель с заданными геометрическими параметрами. Стандартная ширина стеновых панелей составляет 1000 или 1190 мм, кровельных 1000 мм, длина может достигать 14000 мм и более.
Толщина изделий варьируется от 50 до 300 мм в зависимости от требуемых теплотехнических характеристик и области применения.
Облицовочные листы имеют многослойную защитную систему: слой цинка толщиной не менее 140 г/м² обеспечивает коррозионную стойкость, грунтовочный слой улучшает адгезию, а финишное полимерное покрытие защищает от механических повреждений и ультрафиолетового излучения.
Разнообразие цветовых решений по шкале RAL позволяет интегрировать панели в любой архитектурный проект, а стойкость покрытия гарантирует сохранение внешнего вида на протяжении десятилетий.
Теплоизоляционные характеристики
Теплоизоляция является ключевой функцией сэндвич-панелей, определяющей энергоэффективность здания и комфорт внутреннего микроклимата. Эффективность теплозащиты оценивается коэффициентом теплопроводности материала сердечника чем ниже этот показатель, тем лучше панель сохраняет тепло.
На практике это означает, что при одинаковой толщине панели с более эффективным утеплителем обеспечивают лучшее сопротивление теплопередаче, что позволяет уменьшить толщину ограждающих конструкций без потери теплоизоляционных свойств.
Приведенное сопротивление теплопередаче R0 является комплексным показателем, учитывающим не только свойства утеплителя, но и влияние стальных облицовок, крепежных элементов и стыков. Для стеновых панелей толщиной 100 мм с пенополистирольным наполнителем этот показатель достигает 3,448 (м²·°С)/Вт, что значительно превышает требования современных строительных нормативов.
Увеличение толщины панели пропорционально повышает теплозащитные характеристики: при толщине 150 мм R0 возрастает до 5,173 (м²·°С)/Вт.
Теплоизоляционные свойства напрямую связаны с типом наполнителя. Пенополиуретан (ППУ) демонстрирует наиболее низкий коэффициент теплопроводности 0,022 Вт/(м·К), что позволяет использовать панели меньшей толщины для достижения требуемого уровня теплоизоляции. Пенополистирол (ППС) имеет коэффициент теплопроводности 0,039–0,055 Вт/(м·К), что несколько выше, но все равно обеспечивает отличные теплоизоляционные показатели.
Минеральная вата занимает промежуточное положение с коэффициентом 0,037–0,041 Вт/(м·К). Выбор материала определяется требованиями проекта, условиями эксплуатации и бюджетными ограничениями.
Пенополиуретан как наполнитель
Пенополиуретан (ППУ) является наиболее эффективным теплоизоляционным материалом среди используемых в производстве сэндвич-панелей. Около 95% всех панелей, выпускаемых в мире, имеют именно этот наполнитель, что обусловлено уникальным сочетанием эксплуатационных характеристик. Материал представляет собой жесткую термореактивную пластмассу с плотной сетчатой структурой, обладающую закрытой ячеистой структурой, что обеспечивает минимальное водопоглощение и стабильность свойств во времени.
Теплотехнические характеристики пенополиуретана существенно превосходят альтернативные материалы. Коэффициент теплопроводности на уровне 0,022 Вт/(м·К) позволяет создавать эффективные ограждающие конструкции минимальной толщины.
Средняя плотность материала составляет 40 кг/м³, что обеспечивает малый вес панелей и снижение нагрузки на несущие конструкции и фундамент. Экономический эффект от применения ППУ-панелей достигает 30% за счет уменьшения расхода материалов, упрощения транспортировки и ускорения монтажных работ.
Важным преимуществом пенополиуретана является его биологическая стойкость материал не подвержен гниению, в нем не размножаются грибки, плесень, насекомые и грызуны. Химическая стойкость позволяет использовать панели в различных средах, включая слабоагрессивные.
Производители гарантируют сохранение теплоизоляционных свойств в течение 10 лет, при этом в последующие 5 лет потери теплозащитной способности составляют не более 3–5%. Высокая адгезия к металлическим облицовкам обеспечивает монолитность конструкции и предотвращает расслоение панелей в процессе эксплуатации.
Пенополистирол: свойства и ограничения
Пенополистирол (ППС) представляет собой теплоизоляционный материал, состоящий на 98% из воздуха, заключенного в замкнутые полистирольные капсулы. Эта структура обеспечивает низкий коэффициент теплопроводности 0,039–0,040 Вт/(м·К) и малый вес панелей. Масса 1 м² панели с пенополистирольным наполнителем составляет около 12 кг, что сопоставимо с пенополиуретановыми панелями и значительно меньше минераловатных аналогов.
Технология производства пенополистирола включает введение антипиренов для снижения горючести материала. Однако предел огнестойкости конструкций с этим наполнителем остается низким, что ограничивает применение панелей в зданиях с повышенными требованиями пожарной безопасности. При нагревании до 65–70°С пенополистирол теряет свою ячеистую структуру и превращается в обычный полистирол, утрачивая теплоизоляционные свойства. Температурный диапазон эксплуатации ограничен интервалом от -180°С до +75°С.
Исследования показывают, что пенополистирол негигроскопичен и сохраняет стабильность структуры и геометрических размеров в широком температурном диапазоне. Водопоглощение за 24 часа составляет 2,6% по объему, что приемлемо для большинства строительных применений. Однако ограниченная химическая стойкость и уязвимость к воздействию органических растворителей требуют осторожности при выборе отделочных материалов и эксплуатации панелей в условиях агрессивных сред.
Панели с пенополистирольным наполнителем находят применение преимущественно в гражданском и коммерческом строительстве, где приоритетом являются легкость и экономическая эффективность.
Коррозионная стойкость и защита металла
Долговечность сэндвич-панелей напрямую зависит от коррозионной стойкости металлических облицовок. Современные панели оснащаются многоуровневой системой защиты, обеспечивающей сохранность материала в различных климатических условиях. Основу защиты составляет цинковое покрытие, наносимое методом горячего цинкования, с массой слоя не менее 140 г/м². Цинк выполняет функцию протекторной защиты при повреждении покрытия цинк корродирует первым, защищая стальную основу.
Поверх цинкового слоя наносится грунтовка толщиной около 10 мкм, улучшающая адгезию финишного покрытия и обеспечивающая дополнительную защиту. Декоративно-защитный полимерный слой имеет толщину 20–30 мкм и может быть выполнен из различных материалов: полиэстер (PE), поливинилдифторид (PVDF), полиуретан (PUR) или поливинилхлорид (PVC).
Каждый тип покрытия имеет свои особенности: полиэстер отличается стойкостью к атмосферным воздействиям и цветостойкостью, выдерживает температуры до 120°С, PVDF обладает повышенной устойчивостью к ультрафиолету и химическим воздействиям.
Коррозионная стойкость обеспечивает сохранность несущей способности панелей на протяжении всего срока службы. Применение оцинкованной стали с полимерным покрытием гарантирует, что панели сохраняют свои свойства в течение десятилетий без потери прочности и эстетических качеств. Особенно важна коррозионная защита для кровельных панелей, которые подвергаются воздействию атмосферных осадков, перепадов температур и ультрафиолетового излучения.
Производители предоставляют гарантию на стеновые сэндвич-панели до 50 лет, что подтверждает высокую надежность защитных систем.
Кровельные панели
Кровельные сэндвич-панели представляют собой специализированное решение для устройства покрытий зданий различного назначения. В отличие от стеновых аналогов, кровельные панели имеют усиленную конструкцию с увеличенной несущей способностью и специальную геометрию профиля, обеспечивающую эффективный отвод воды. Монтажная ширина кровельных панелей составляет 1000 мм, толщина варьируется от 40 до 300 мм.
Тип замкового соединения Roof-Lock обеспечивает надежную герметизацию стыков и предотвращает протечки.
Особенностью кровельных панелей является двухслойная конструкция, включающая несущий стальной профилированный настил и покровный слой из гидроизоляционных материалов. В историческом аспекте применялись покровные слои из мешочной бумаги, стеклорубероида или других кровельных материалов, в современных конструкциях используются более совершенные решения.
При монтаже кровельных панелей критически важна герметизация стыков с использованием специальных герметиков и мастик, предотвращающих проникновение влаги и образование мостиков холода.
Технология монтажа кровельных панелей предполагает использование самонарезающих винтов для крепления к несущим конструкциям: по торцам панелей винты устанавливаются через одно ребро, на промежуточных опорах с каждой стороны панели. Соединение панелей между собой в продольном направлении выполняется с помощью комбинированных заклепок.
Применение сварки и газопламенной резки для крепления и подгонки панелей категорически запрещено, так как эти процессы нарушают защитное покрытие и снижают коррозионную стойкость материала. Зазоры между панелями шириной более 5 мм требуют заполнения теплоизоляционными вкладышами из пенополиуретана, пенополистирола или минеральной ваты с последующей проклейкой гидроизоляционными полосами.

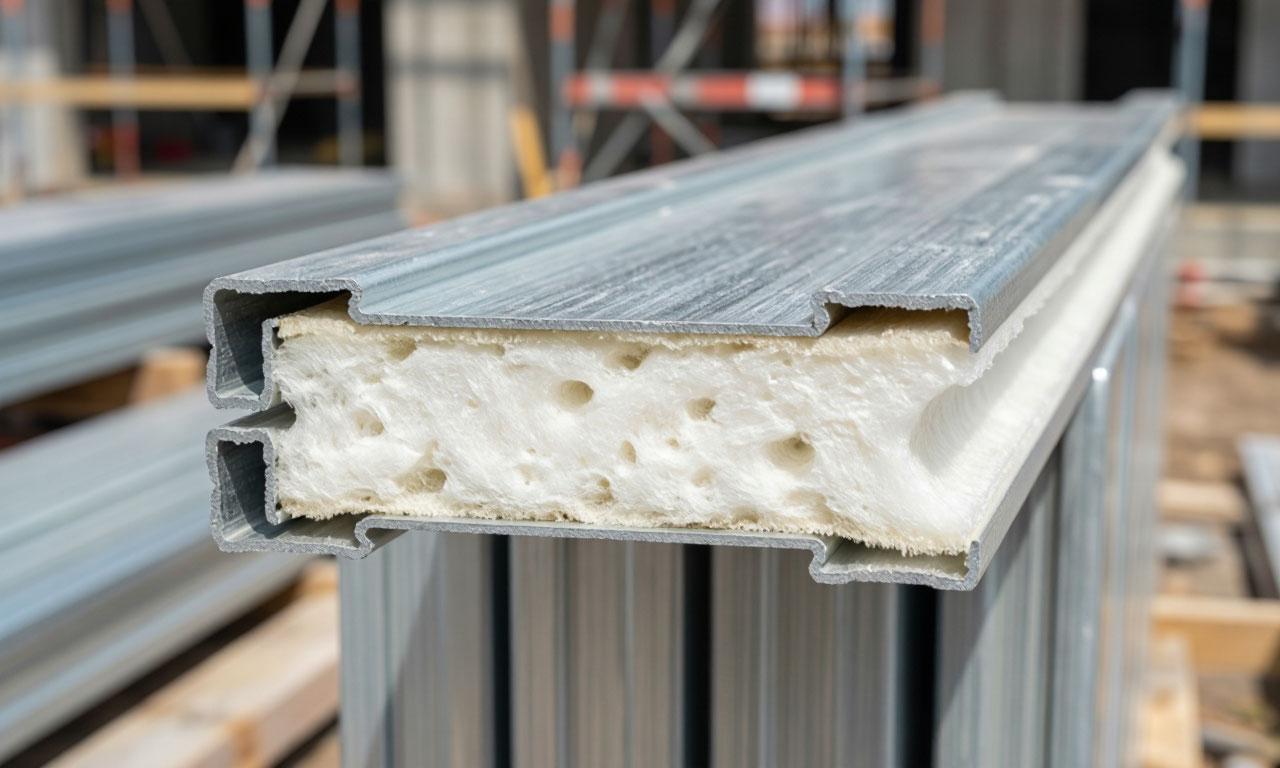

Строительный профиль и геометрия
Профилирование металлических облицовок сэндвич-панелей выполняет несколько функций: повышает жесткость конструкции, обеспечивает эстетичный внешний вид и формирует замковое соединение для стыковки панелей. Тип профиля зависит от назначения панели стеновые и кровельные изделия имеют различную геометрию, оптимизированную под конкретные условия эксплуатации. Для стеновых панелей используются стандартные профили, волна, накатка, трапеция и гладкий профиль.
Тип замкового соединения Z-Lock обеспечивает надежную фиксацию панелей и герметичность стыков.
Строительный профиль влияет на несущую способность панелей и допустимую длину пролетов. Для стеновых панелей толщиной 100 мм с металлом 0,5 мм максимальная длина прогонов составляет 6010 мм при расчетной ветровой нагрузке 45 кг/м². Увеличение толщины панели повышает допустимую длину пролетов: при толщине 150 мм этот показатель достигает 7310 мм. Эти параметры учитываются при проектировании каркаса здания и выборе шага несущих конструкций.
Профилирование листов выполняется в процессе производства панелей на специализированных линиях. Металл проходит через профилегибочные станки, которые придают листу требуемую форму без нарушения защитного покрытия. Точность геометрии профиля критична для обеспечения плотного прилегания панелей при монтаже и эффективной работы замковых соединений.
Современные производственные линии обеспечивают высокую повторяемость геометрических параметров, что гарантирует качественную сборку конструкций на строительной площадке.
Монтажные соединения
Монтажные соединения сэндвич-панелей представляют собой комплексную систему, обеспечивающую механическую связь элементов, герметичность стыков и теплозащиту. Основные типы соединений продольные и поперечные стыки выполняются с использованием замковой системы панелей и специальных крепежных элементов.
- Продольные стыки реализуются внахлест с укладкой герметика по всей длине соединения, что обеспечивает непрерывную защиту от проникновения влаги и воздуха. Поперечное соединение может выполняться как внахлест, так и встык, в зависимости от конструктивных решений и требований проекта.
- Крепление панелей к несущим конструкциям осуществляется с помощью самонарезающих винтов, которые устанавливаются с использованием электрических или пневматических гайковертов. Для соединения панелей между собой в продольном направлении применяются комбинированные заклепки, устанавливаемые специальными клещами.
- В местах установки крепежных элементов предварительно выполняется выемка утеплителя трубчатой фрезой диаметром 35–40 мм и высверливание отверстий в металле.
- После установки крепежа отверстия заполняются теплоизоляционными вкладышами и гидроизолируются для восстановления целостности теплового контура.
- Герметизация стыков является критическим этапом монтажа, влияющим на долговечность и энергоэффективность конструкции. Для герметизации применяются различные материалы: кремнийорганические клей-герметики, тиоколовые мастики, нетвердеющие мастики, битумные и битумно-резиновые составы. Герметизирующие мастики наносятся в виде непрерывного валика диаметром 6–8 мм, обеспечивая надежное заполнение швов.
В процессе монтажа необходимо выполнять пароизоляцию стыков для предотвращения конденсации влаги из внутренних помещений в швах между панелями.
Правильно выполненные монтажные соединения гарантируют отсутствие мостиков холода и обеспечивают заявленные теплотехнические характеристики ограждающих конструкций.
Предел огнестойкости
Предел огнестойкости является одним из ключевых показателей безопасности строительных конструкций. Для сэндвич-панелей этот параметр определяется главным образом типом теплоизоляционного наполнителя, так как стальные облицовки не горят и не поддерживают горение.
Минеральная вата является негорючим материалом, что обеспечивает высокий предел огнестойкости конструкций панели с этим наполнителем относятся к классу негорючих материалов и могут использоваться в зданиях с повышенными требованиями пожарной безопасности.
Предел огнестойкости для минераловатных панелей составляет EI 30–150 в зависимости от толщины и плотности утеплителя.
Пенополиуретан и пенополиизоцианурат (PIR) относятся к группе трудногорючих материалов. При горении эти материалы не распространяют пламя и не выделяют большого количества токсичных газов. Испытания показывают, что применение пенополиуретановых панелей возможно практически без ограничений при возведении промышленных, складских, административно-бытовых и частично общественных зданий.
Важно понимать, что горючесть материала сама по себе не является запретительным фактором решающее значение имеют предел огнестойкости конструкции в целом и ее пожароопасность, определяемые при комплексных испытаниях.
Пенополистирол имеет наименьший предел огнестойкости при воздействии огня материал плавится и может способствовать распространению пламени. Низкая температура диструкции (65–70°С) приводит к потере теплоизоляционных свойств при пожаре, что ограничивает применение панелей с этим наполнителем в зданиях с высокими требованиями пожарной безопасности. Однако введение антипиренов в состав пенополистирола позволяет снизить горючесть и расширить область применения материала.
Для каждого конкретного проекта выбор панелей по огнестойкости должен осуществляться с учетом требований нормативных документов и функционального назначения здания.
Паропроницаемость
Паропроницаемость ограждающих конструкций играет важную роль в обеспечении комфортного микроклимата и долговечности здания. Этот показатель характеризует способность материала пропускать водяной пар, что критически важно для регулирования влажности в помещениях и предотвращения конденсации влаги внутри конструкций. Минераловатные панели демонстрируют хорошую паропроницаемость благодаря волокнистой структуре утеплителя, что позволяет стенам "дышать" и освобождаться от избыточной влаги.
Это свойство особенно ценно в жилых и общественных зданиях с постоянным присутствием людей.
Пенополистирол имеет более низкую паропроницаемость по сравнению с минеральной ватой, что обусловлено его ячеистой закрытой структурой. Коэффициент паропроницаемости составляет около 0,006 мг/(м·ч·Па). Такие панели эффективно препятствуют проникновению влаги внутрь конструкции, что защищает утеплитель от увлажнения и сохраняет его теплоизоляционные свойства.
Однако низкая паропроницаемость требует внимательного подхода к организации вентиляции помещений, чтобы избежать накопления влаги и развития плесневых грибков.
Пенополиуретан занимает промежуточное положение по паропроницаемости. Его закрытоячеистая структура ограничивает прохождение пара, но при этом материал не препятствует естественному влагообмену в допустимых пределах. Низкое водопоглощение пенополиуретана (2,4% за 24 часа) обеспечивает стабильность теплоизоляционных характеристик даже в условиях повышенной влажности.
При проектировании конструкций из сэндвич-панелей необходимо учитывать паропроницаемость всех слоев и предусматривать пароизоляцию стыков и примыканий для предотвращения образования конденсата в местах соединений и креплений.
