Влияние внешней среды на кабельные трассы
Агрессивные среды представляют серьезную угрозу для целостности кабельных линий. Химически активные вещества, перепады температур, повышенная влажность и ультрафиолетовое излучение разрушают изоляцию за короткое время. Медь и алюминий, из которых изготовлены токопроводящие жилы, подвержены коррозии при контакте с кислотами, щелочами и солями.
На промышленных объектах концентрация агрессивных компонентов в воздухе может превышать допустимые нормы в десятки раз. Особенно опасны производства с использованием серной кислоты - при электролитическом рафинировании меди процессы выделяют едкие пары.
В таких условиях исспользуются кабельные короба https://nevres.ru такие конструкции не разрушаются за несколько месяцев эксплуатации и даже лет.
Для защиты кабельных трасс применяют комплексные решения. Основной метод - использование коробов и лотков из материалов, устойчивых к химическому воздействию. Дополнительную защиту обеспечивают специальные оболочки кабелей и герметизация соединений. Правильный выбор системы кабелепроводов увеличивает срок службы линии до 20-25 лет.
Типы коробов для защиты проводки в сложных условиях

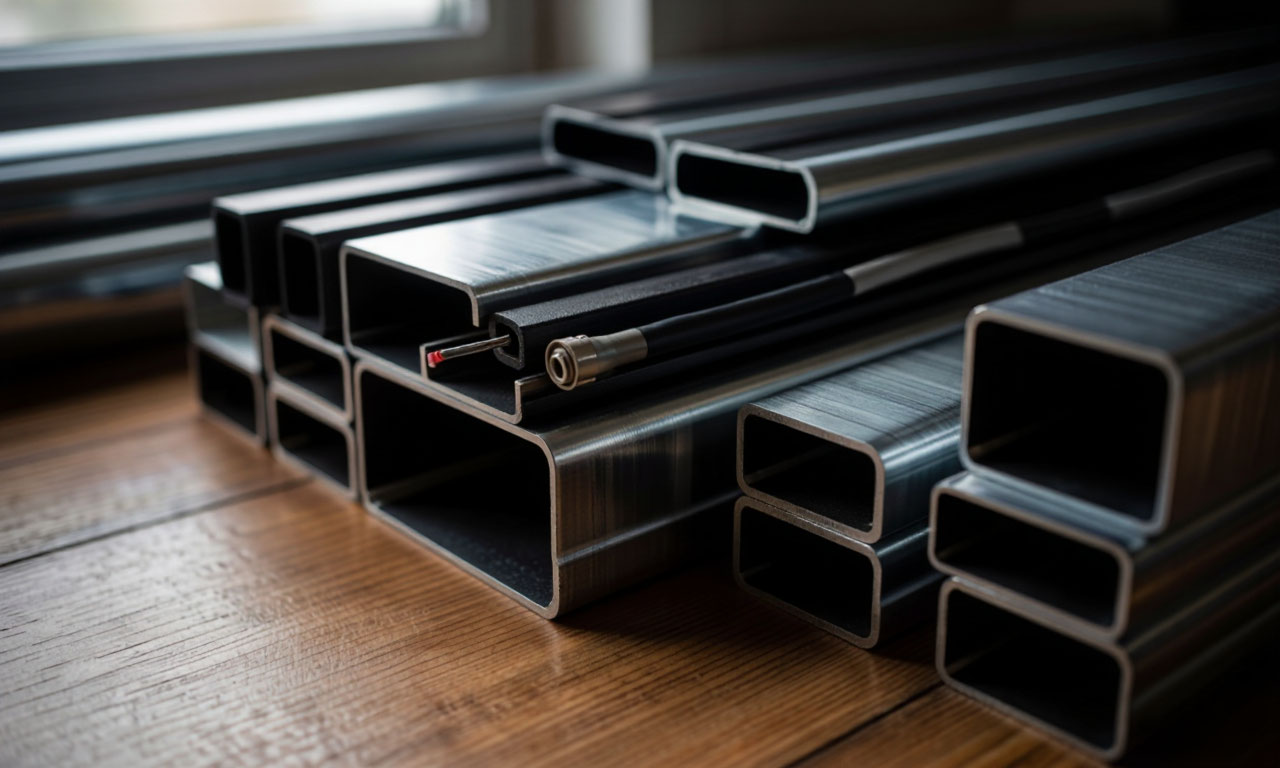

Кабельные короба классифицируются по материалу изготовления и конструктивным особенностям. Для агрессивных сред наиболее востребованы изделия из нержавеющей стали, оцинкованной стали с усиленным покрытием и стеклопластика. Каждый материал имеет специфическую область применения и ограничения.
Металлические короба с полимерным покрытием выдерживают воздействие большинства кислот и щелочей. Толщина защитного слоя должна составлять не менее 80-100 микрон - только такое покрытие обеспечивает долговременную стойкость. При повреждении слоя оцинковки начинается гальваническая коррозия, разрушающая металл.
Короба замковые типа КЗП применяются в помещениях с нормальной и повышенной влажностью. Их конструкция предусматривает плотное прилегание крышки, что снижает поступление загрязнений внутрь.
Однако для агрессивных сред стандартные замковые соединения недостаточно герметичны - требуется дополнительное уплотнение.
Перфорированные короба КЗПП обеспечивают вентиляцию кабелей, что критично при больших токовых нагрузках. Отверстия ухудшают защиту от химических реагентов, поэтому в агрессивных условиях применяют комбинированные решения - перфорированные лотки закрывают сплошным кожухом или размещают внутри защитных коробов большего сечения.
Конструкция металлических кабельных коробов для особых условий

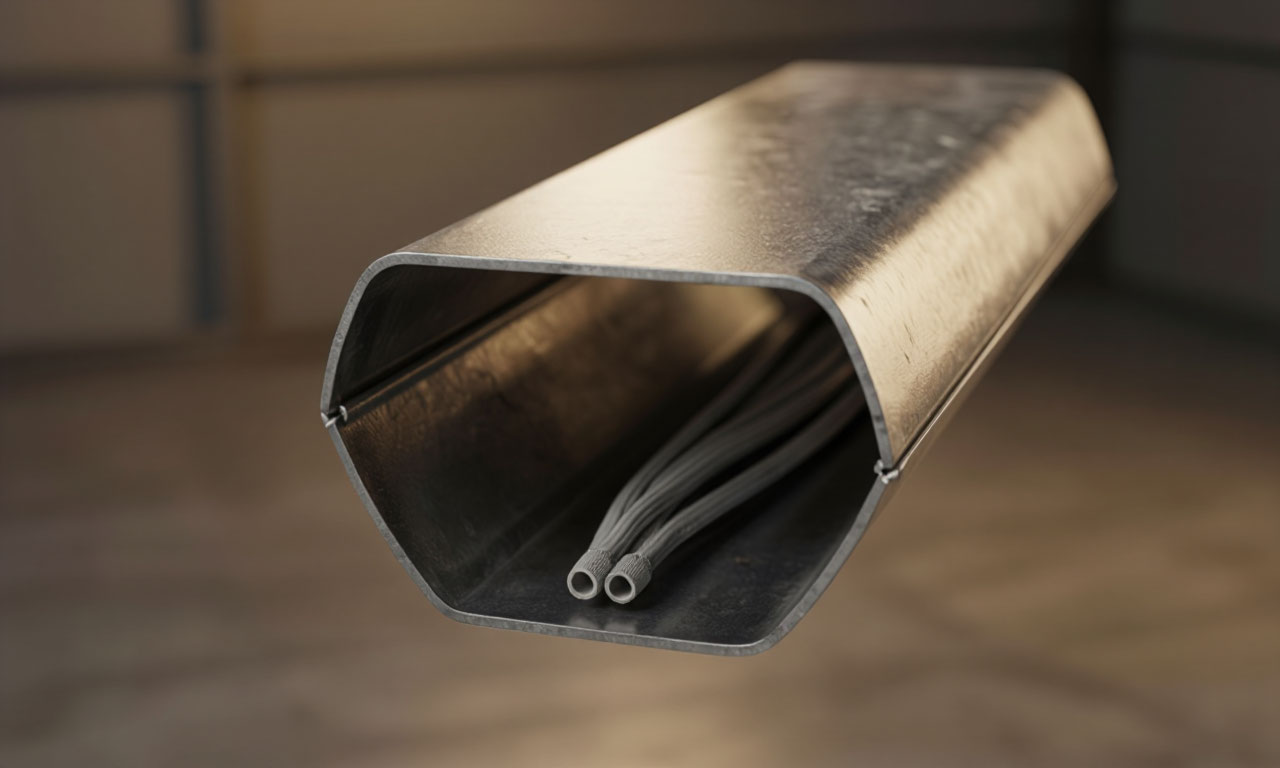

Металлические короба для агрессивных условий отличаются усиленной конструкцией и специальной обработкой поверхности. Сталь толщиной от 1,5 до 2,5 мм обеспечивает механическую прочность при монтаже и эксплуатации. Более тонкий металл деформируется при затяжке крепежа и не выдерживает нагрузку тяжелых кабельных пучков.
Горячее цинкование признано наиболее эффективным методом антикоррозионной защиты. Толщина слоя достигает 50-80 микрон, что в 3-4 раза превышает показатели гальванической оцинковки. Такие короба выдерживают 1000 часов в соляном тумане без появления красной ржавчины. Для морских платформ и прибрежных объектов это обязательное требование.
Замковые короба КЗП собираются без применения сварки - секции соединяются замками-защелками. Такая конструкция ускоряет монтаж, но каждое соединение становится потенциальным путем проникновения агрессивной среды. В химических цехах соединения дополнительно герметизируют силиконовыми или акриловыми составами.
Перфорированные замковые короба КЗПП используют для прокладки слаботочных линий. Перфорация занимает до 40% площади поверхности, что обеспечивает естественную конвекцию и отвод тепла. Для интернет-кабелей и телефонных систем перегрев критичен - при температуре выше 50°C возрастает затухание сигнала, искажается передача данных.
Материалы изготовления: сравнение и выбор
Нержавеющая сталь марок AISI 304 и AISI 316 - оптимальный выбор для химически активных сред. Сталь 316 содержит молибден, повышающий стойкость к хлоридам и серной кислоте. Срок службы таких коробов достигает 30 лет, но стоимость в 5-7 раз выше оцинкованных аналогов.
Стеклопластик (FRP) набирает популярность в электромонтаже агрессивных объектов. Материал не подвержен коррозии, диэлектрические свойства исключают появление наводок на сигнальные цепи. Полиэфирные и винилэфирные смолы в составе FRP устойчивы к большинству химических реагентов, включая серную и соляную кислоту.
Алюминиевые короба применяют ограниченно - материал нестоек к щелочам и некоторым кислотам. Алюминий пригоден для сухих помещений и объектов с умеренной влажностью. Достоинство - малый вес и высокая теплопроводность, что важно при прокладке силовых кабелей.
Особенности прокладки в грунте и под полом
Подземная прокладка кабелей требует защиты от грунтовых вод и химических соединений, содержащихся в почве. Бронированные кабели КСПЗПБ имеют стальную ленточную броню с битумным покрытием и наружный полиэтиленовый шланг. Такая конструкция выдерживает давление грунта и воздействие агрессивных солей.
Гидрофобное заполнение кабелей предотвращает проникновение влаги внутрь сердечника. Свободный объем под поясной изоляцией заполнен специальной массой, которая обволакивает каждую жилу и блокирует капиллярный подсос воды. Срок службы кабелей с гидрофобным заполнителем достигает 20 лет, без заполнения - не более 12 лет.
Прокладка под полом зданий имеет свои требования. Короба должны быть глухими, без отверстий и щелей - согласно ПУЭ, скрытые электропроводки в коробах выполняются с уплотнением. Использование стальных труб в земле вне зданий не допускается, так как конденсат и грунтовая влага быстро разрушают металл изнутри.
Правила заполнения кабельных коробов
Нормы заполнения кабельных коробов регламентируются правилами устройства электроустановок (ПУЭ). Суммарное сечение проводов не должно превышать 40-50% внутреннего сечения короба. Такой запас необходим для отвода тепла и возможности добавления линий при реконструкции.
Для коробов с перфорацией требования жестче - максимальное заполнение не более 40%. Отверстия уменьшают эффективное сечение и ухудшают теплоотвод. При плотной укладке температура внутри короба повышается, что сокращает срок службы изоляции и увеличивает потери в линиях.
Расчет заполнения выполняют по формуле: S_общ = π × d²/4 × N × k, где d - диаметр кабеля, N - количество, k - коэффициент учета формы укладки (0,3-0,6). Для 10 кабелей диаметром 6 мм суммарное сечение составит около 280 мм², минимальное сечение короба - 560 мм².
Монтаж в чердачных помещениях и вспомогательных конструкциях
Чердачные помещения относятся к зонам с особыми условиями - перепады температур, запыленность, ограниченный доступ. Для открытой прокладки применяют стальные короба и трубы, исключающие проникновение пыли внутрь. Резьбовые соединения обязательны - они обеспечивают механическую прочность и непрерывность защитного контура.
Кабели с алюминиевыми жилами в чердаках допускаются только в стальных трубах при условии полной герметизации. Причина - алюминий более подвержен коррозии в условиях конденсации влаги, чем медь. Дополнительное требование - все соединения коробов должны быть заземлены для исключения опасности поражения током.
Вспомогательные конструкции (эстакады, галереи) требуют применения коробов с антивандальной защитой. Крышки фиксируются винтами или замками, исключающими случайное открытие. Для подвесных трасс используют короба с несущим тросом, выдерживающим дополнительную нагрузку от снега и ветра.
Перфорированные короба для слаботочных систем
Перфорированные короба специально разработаны для прокладки интернет-кабелей, телефонных линий и систем видеонаблюдения. Отверстия диаметром 4-6 мм обеспечивают циркуляцию воздуха, предотвращая перегрев активного оборудования. Витая пара категории 5e и выше критична к температуре - превышение норм на 10°C увеличивает битрейт ошибок.
Дополнительная функция перфорации - дренаж конденсата. При перепадах температуры внутри короба выпадает влага, которая через отверстия выводится наружу. Для горизонтальных участков шаг перфорации составляет 100-150 мм, для наклонных трасс - чаще, чтобы вода не задерживалась.
Электромагнитная совместимость - важный параметр для слаботочных систем. Перфорированные короба из стали при правильном заземлении ослабляют внешние наводки на 20-30 дБ.
Для особо чувствительного оборудования используют короба с сплошным экраном или дополнительной медной оплеткой внутри.
Специализированные модели для вывесок и LED-панелей
Подключение вывесок и светодиодных панелей требует миниатюрных кабельных коробов, незаметных на фасадах зданий. Профили шириной 20-40 мм монтируются непосредственно на конструкцию вывески, скрывая провода питания и управления. Материал - алюминий или нержавеющая сталь, устойчивые к атмосферным воздействиям.
Для LED-панелей важна вентиляция - драйверы и светодиоды выделяют тепло. Короба для LED-систем имеют увеличенную перфорацию и часто выполняют роль радиатора. В закрытых коробах без вентиляции ресурс светодиодных модулей сокращается на 30-40%.
Уличные вывески подключают через герметичные вводы. Каждый кабель заводится через сальник с резиновой манжетой, исключающей попадание воды. Применяют также кабели с гидрофобным заполнением типа КСПЗПК - они имеют броню из стальных проволок и полиэтиленовый шланг, выдерживающий прямое попадание влаги.
Технические требования к кабелям для агрессивных условий
Кабели для сложных сред должны иметь дополнительные слои защиты. Алюминиевый экран поверх поясной изоляции предотвращает проникновение влаги и паров химикатов. Поверх экрана накладывают полиэтиленовую оболочку толщиной от 1,8 мм - материал инертен к большинству агрессивных веществ.
Диапазон рабочих температур - от -50°С до +50°С для большинства кабелей связи. При монтаже в холодное время года требуется прогрев кабеля до -10°С - изоляция становится хрупкой, при изгибе появляются трещины. Радиус изгиба кабеля при прокладке не менее 15 наружных диаметров.
Сопротивление изоляции кабеля КСПЗП составляет не менее 15000 МОм×км, рабочая емкость - 38±3 нФ/км. Эти параметры гарантируют стабильную работу цифровых систем передачи на скорости до 2048 кбит/с.
Для линий с импульсно-кодовой модуляцией эти характеристики критичны - отклонение емкости искажает форму импульсов.
Практические рекомендации по выбору системы
Оценка агрессивности среды - первый шаг при выборе кабельной системы. Для этого определяют концентрацию химических веществ, температуру, влажность, наличие ультрафиолета. По результатам выбирают материал коробов и тип кабелей.
При высоких концентрациях кислот и щелочей применяют стеклопластиковые короба или нержавеющую сталь AISI 316. Для сред с умеренной агрессивностью достаточно оцинкованной стали с полимерным покрытием. В сухих помещениях допустимы алюминиевые короба.
Запас заполнения короба должен составлять не менее 50% упрощает добавление новых линий и улучшает охлаждение. Для силовых кабелей запас увеличивают до 60%, для слаботочных достаточно 40-50%. При проектировании учитывают возможность расширения сети в течение 5-10 лет.
