Модульные компрессорные станции представляют собой автономные, полностью готовые к эксплуатации системы производства сжатого воздуха или технологических газов, смонтированные в транспортных контейнерах или на рамах, рассказывает https://decompnw.ru/ Такое инженерное решение кардинально отличается от традиционных стационарных компрессорных хозяйств, требующих строительства капитальных зданий, прокладки инженерных коммуникаций и длительного монтажа оборудования на месте эксплуатации.
Концепция модульных компрессорных станций
Модульная станция поставляется на объект в состоянии максимальной заводской готовности все компоненты смонтированы, соединены трубопроводами и электрокабелями, проверены на герметичность и работоспособность.

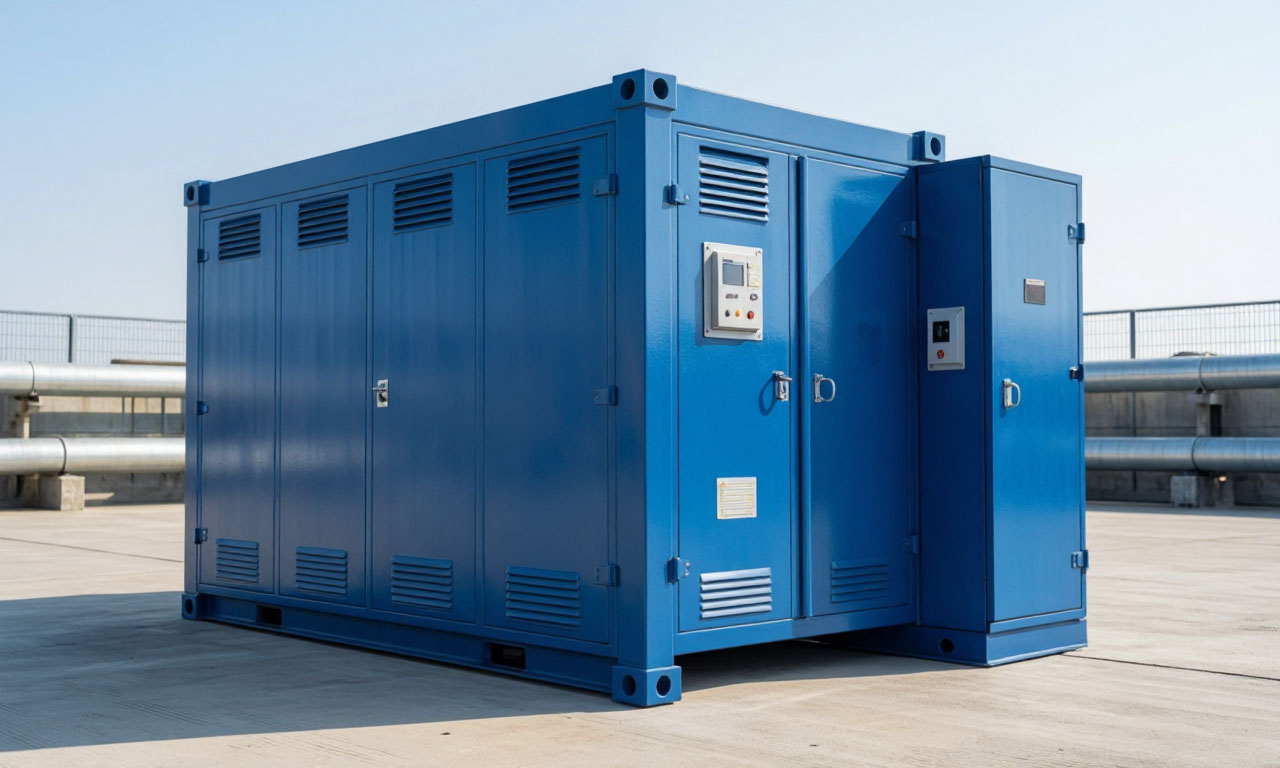

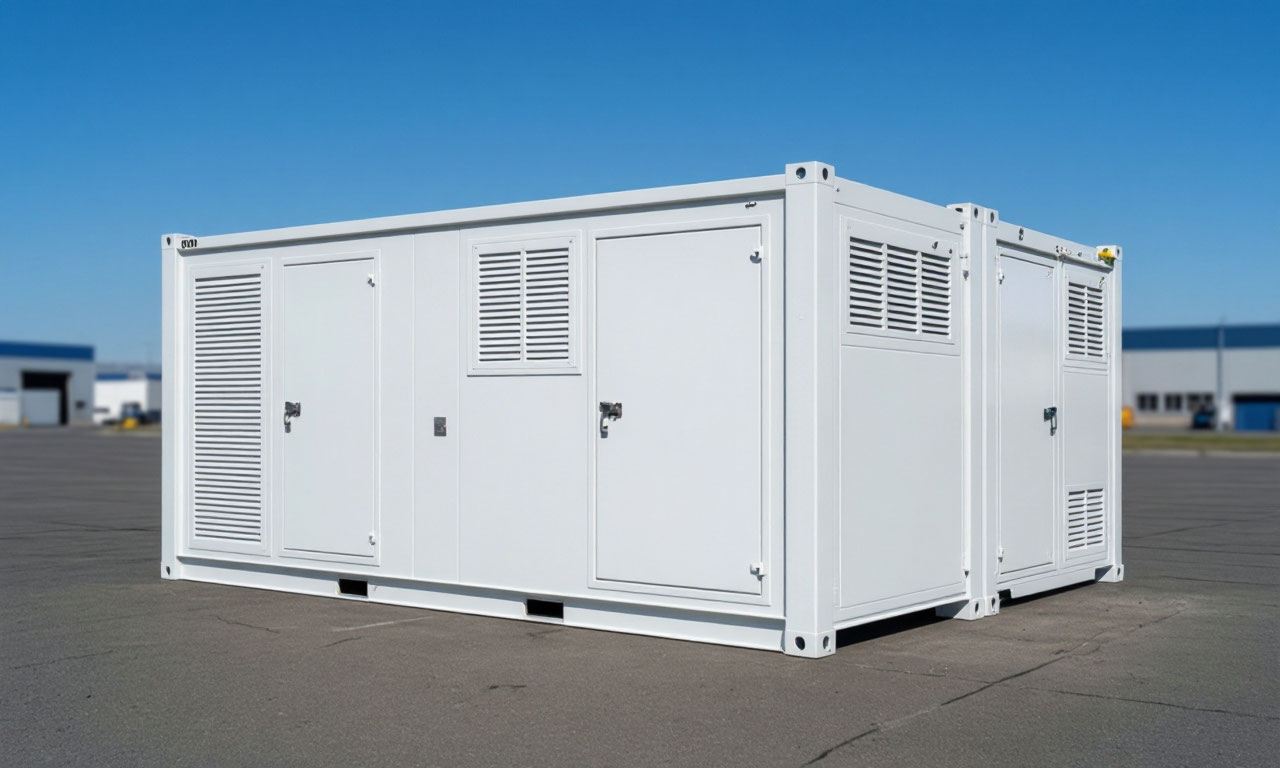

Внешне такие установки чаще всего представляют собой стандартные морские контейнеры или специализированные блок-боксы, внутри которых размещено всё необходимое оборудование. Контейнерное исполнение даёт серьёзные логистические преимущества станцию можно транспортировать любым видом транспорта, включая морской, железнодорожный и автомобильный, а при необходимости быстро переместить на новую площадку.
- Использование ISO-контейнеров как основы унифицирует процесс доставки и не требует специальных транспортных средств.
- Основное назначение модульных компрессорных станций обеспечение потребителей сжатым воздухом или газом в условиях, где строительство стационарного компрессорного цеха невозможно, экономически нецелесообразно или занимает слишком много времени.
Нефтегазовые месторождения, геологоразведочные экспедиции, строительные площадки, объекты железнодорожной инфраструктуры во всех этих случаях модульные решения становятся оптимальным выбором.
Конструкция и принцип построения
Модульная компрессорная станция проектируется как единый комплекс, в котором каждый элемент подчинён общей задаче производству сжатого воздуха или газа с заданными параметрами. Основу станции составляет компрессорный агрегат винтовой, поршневой или центробежный, выбор которого определяется требуемым давлением и производительностью. Винтовые компрессоры доминируют в сегменте средней производительности благодаря надёжности, низкому уровню шума и способности работать в непрерывном режиме.
- Поршневые решения чаще применяются для получения высокого давления до 100 кгс/см² и выше.
- Помимо компрессора, станция включает систему подготовки сжатого воздуха ресиверы (воздухосборники) для сглаживания пульсаций давления и обеспечения запаса воздуха, осушители различных типов для удаления влаги, фильтры для очистки от механических примесей и масляного тумана.
- Качество подготовки воздуха определяет срок службы пневматического оборудования и технологические возможности применения. Для ответственных производств устанавливаются многоступенчатые системы очистки, позволяющие достичь класса 1.2.1 по ГОСТ Р ИСО 8573-1.
- Важной особенностью современных модульных станций является интеграция микропроцессорной системы автоматизации. Контроллер непрерывно отслеживает давление и температуру на всех этапах работы, управляет режимом загрузки компрессора, контролирует состояние фильтров и осушителей, автоматически останавливает оборудование при обнаружении нештатных ситуаций.
Современные системы управления поддерживают дистанционный мониторинг и передачу данных в диспетчерские центры, что особенно ценно для удалённых объектов.
Системы жизнеобеспечения станции включают приточно-вытяжную вентиляцию, отопление и освещение. Вентиляция рассчитывается на отвод тепла, выделяемого компрессором и осушителем, с учётом работы в закрытом контейнере.
Отопление необходимо для поддержания положительной температуры внутри станции в зимний период это гарантирует надёжный запуск и защиту от замерзания конденсата. Дополнительно станция оснащается системой пожаротушения в контейнере устанавливаются порошковые огнетушители или автоматические газовые модули пожаротушения.
Сферы применения и отраслевая специфика
Нефтегазовая отрасль остаётся ключевым потребителем модульных компрессорных решений. Разработка месторождений часто ведётся в труднодоступных районах, где отсутствует инфраструктура для размещения стационарного оборудования. Компрессорные станции используются для дожимной компрессии попутного нефтяного газа, закачки газа в пласт для поддержания давления, продувки и опрессовки трубопроводов.
Оборудование для этой отрасли адаптируется к суровым климатическим условиям станции способны работать при температурах от -50°С до +50°С, комплектуются специальными системами подогрева масла и охлаждающей жидкости, утеплёнными контейнерами.
- Горнодобывающая промышленность активно использует модульные станции для обеспечения сжатым воздухом бурового оборудования, пневмотранспорта породы, а также для накачки шин карьерной техники непосредственно в забое. На Ковдорском ГОКе внедрение таких станций позволило сократить время накачки крупногабаритных шин вдвое и исключить выезд самосвалов на шиномонтажные участки. Мобильность станции даёт возможность оперативно перемещать источник сжатого воздуха по мере продвижения горных работ.
- На железнодорожном транспорте модульные компрессорные станции находят применение в системах управления стрелками на сортировочных горках. Здесь они заменяют устаревшие стационарные компрессорные цеха, занимающие большие площади.
- Модульная схема позволяет наращивать производительность системы путём добавления дополнительных контейнеров с компрессорами, объединённых общей системой управления. Срок окупаемости таких решений, по данным производителей, не превышает трёх лет.
Деревообрабатывающая промышленность, строительство, пищевое производство и фармацевтика также входят в число потребителей модульных станций. Особенностью применения в этих отраслях являются высокие требования к качеству сжатого воздуха и низкому уровню шума. Модульные станции комплектуются осушителями и фильтрами для получения сухого и чистого воздуха, а контейнерная конструкция обеспечивает шумоизоляцию.
Инженерные и эксплуатационные преимущества
Главное преимущество модульных станций скорость ввода в эксплуатацию. В отличие от стационарного строительства, занимающего месяцы или годы, модульная станция запускается в работу в течение нескольких дней после доставки на площадку. Заказчик получает полностью готовое изделие, прошедшее заводские испытания, с пусконаладка которого заключается в подключении к электросети, пневмомагистрали и, при необходимости, газовой линии.
Энергоэффективность современных модульных станций достигается за счёт применения частотно-регулируемых приводов компрессоров. Это позволяет станции точно подстраивать производительность под текущее потребление воздуха, избегая работы в неэкономичных режимах. Дополнительный потенциал экономии даёт рекуперация тепла подогрев масла и воздуха может использоваться для обогрева контейнера в холодное время года.
Компактность и малая занимаемая площадь позволяют размещать станции в непосредственной близости от точек потребления воздуха, сокращая протяжённость трубопроводов и потери давления в них. Для предприятий с ограниченными производственными площадями или при аренде помещений возможность установки станции снаружи здания становится критически важным аргументом.
Техническое обслуживание в модульной станции упрощено за счёт продуманной компоновки все агрегаты доступны через широкие двери контейнера, предусмотрены свободные проходы и зоны обслуживания. Комплектующие подбираются с учётом возможности их замены в полевых условиях, что особенно важно для удалённых объектов, где вызов специалистов сервисной службы требует времени.
Сравнительная характеристика типов компрессорных агрегатов
| Тип компрессора | Рабочее давление, кгс/см² | Производительность, м³/мин | Уровень шума, дБА | Ресурс до капремонта, ч |
|---|---|---|---|---|
| Винтовой | 7–14 | 2–100 | 68–82 | 40 000–60 000 |
| Поршневой | 10–100 | 0,5–30 | 85–105 | 8 000–12 000 |
| Центробежный | 2–20 | 50–500 | 75–90 | 60 000–80 000 |
| Ротационный пластинчатый | 6–10 | 1–15 | 70–80 | 20 000–30 000 |
| Спиральный (скролл) | 6–12 | 0,5–5 | 62–72 | 40 000–50 000 |
Основные элементы системы подготовки сжатого воздуха
- Ресивер (воздухосборник) сглаживает пульсации давления, создаёт запас сжатого воздуха, способствует отделению части конденсата и масла.
- Осушитель охлаждающий (рефрижераторный) охлаждает сжатый воздух до температуры точки росы около +3°C, удаляя основную массу водяных паров.
- Осушитель адсорбционный обеспечивает глубокую осушку до точки росы -40°C и ниже, применяется при высоких требованиях к влагосодержанию.
- Фильтр коалесцирующий удаляет масляный туман и аэрозольную влагу с эффективностью до 99,99%.
- Фильтр механической очистки задерживает твёрдые частицы размером от 0,01 до 5 мкм в зависимости от класса фильтра.
- Требуемые параметры воздуха: рабочее давление, номинальная производительность, степень осушки и чистота.
- Условия эксплуатации: климатический диапазон температур, высота над уровнем моря, наличие агрессивных сред.
- Тип привода: электрический (сеть или генератор) или дизельный (для автономных объектов).
- Уровень автоматизации: от базового местного управления до полностью интегрированных систем с удалённым мониторингом.
- Габариты и транспортабельность: возможность размещения на ограниченной площадке и соответствие дорожным ограничениям.
"Опыт внедрения модульных компрессорных станций на удалённых месторождениях показывает, что сокращение сроков ввода в эксплуатацию с 12–18 месяцев до 2–3 недель позволяет ускорить запуск основных технологических процессов и значительно улучшить экономические показатели проекта." из отраслевого отчёта по нефтегазовому машиностроению.
Перспективы развития модульных компрессорных решений
Рынок модульных компрессорных станций демонстрирует устойчивый рост, чему способствуют расширение нефтегазовых проектов в регионах с суровым климатом, развитие транспортной инфраструктуры и внедрение энергосберегающих технологий. Производители предлагают всё более гибкие конфигурации от мини-станций в 20-футовом контейнере до крупных комплексов из нескольких модулей общей мощностью более 2 500 кВт.
Востребованность модульных решений подкрепляется и экономическими расчётами если строительство стационарного компрессорного цеха требует капитальных вложений в фундаменты, здания, подводящие коммуникации и системы безопасности, то модульная станция требует лишь выровненной площадки и точек подключения к электроэнергии и потребителю.
Снижение затрат на инженерную подготовку площадки вкупе с быстрой окупаемостью делает модульные станции привлекательным выбором для промышленных предприятий различных отраслей.
Сопоставление модульной и стационарной компрессорной станции
| Параметр | Модульная станция | Стационарная станция |
|---|---|---|
| Время запуска | 2–5 дней | 6–18 месяцев |
| Капитальные затраты | Низкие (площадка, подключение) | Высокие (здание, фундаменты, коммуникации) |
| Мобильность | Высокая, возможен перенос | Отсутствует |
| Занимаемая площадь | Минимальная (20–40 футов) | Значительная (от 100 м²) |
| Шумовое воздействие | Низкое (контейнерная изоляция) | Требует дополнительных решений |
| Возможность расширения | Добавление новых модулей | Сложное переоснащение |
