Когда я впервые углубился в тему металлических крепежных элементов для фундаментов, меня поразило, насколько сложной может казаться простая на первый взгляд деталь. Но именно от этих неприметных конструкций зависит, выстоит ли здание через десятки лет эксплуатации.
Что представляет собой закладная деталь

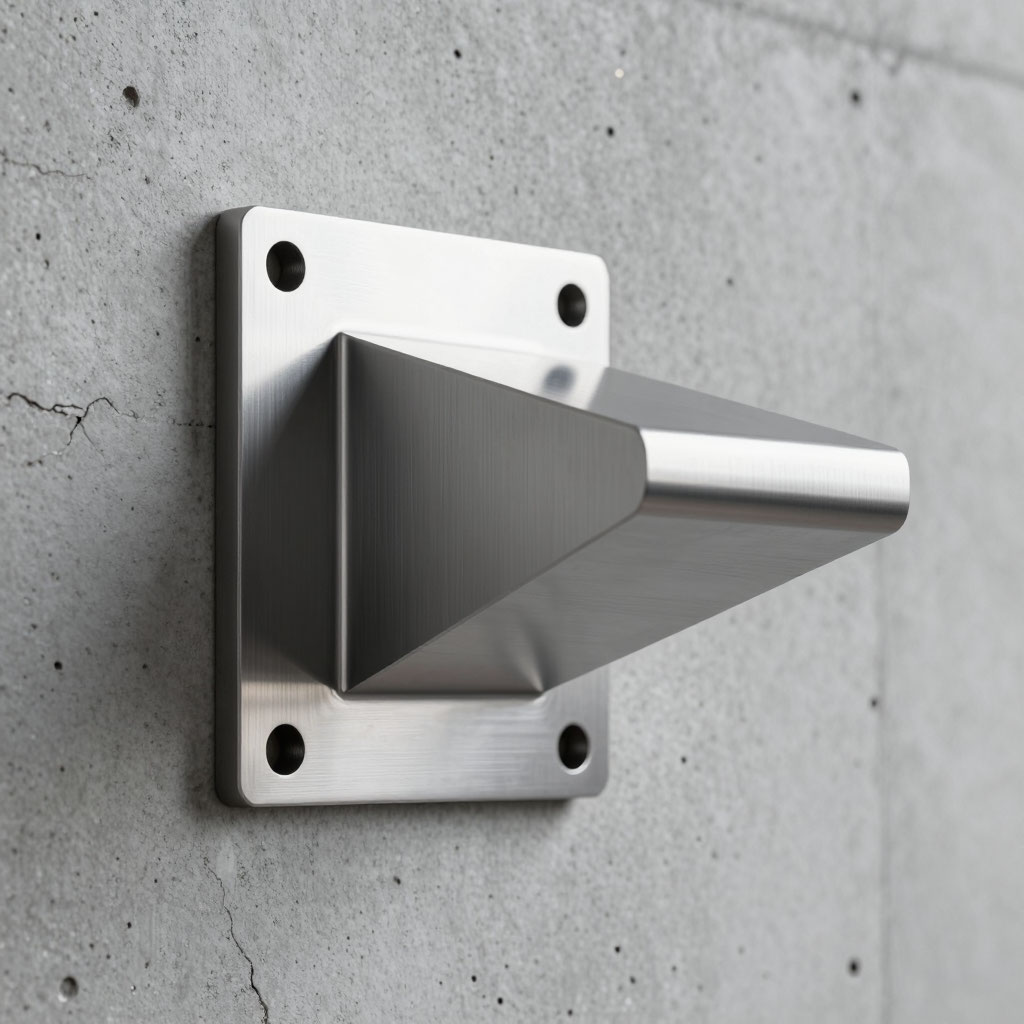

Конструкция закладного элемента смотреть здесь всегда строится по единому принципу: основание, которое навсегда уходит в бетон, и рабочая часть, остающаяся снаружи. Первая выполняет функцию якоря - за нее вся система держится в толще железобетона. Вторая становится точкой крепления для колонн, ферм, стеновых панелей или технологического оборудования.
Производство таких элементов начинается с подбора металлопроката. В ход идут листовые стали, арматурные стержни, фасонный прокат. Заготовки проходят через резку - здесь используют как гильотинные ножницы, так и плазменную резку для сложных контуров. Затем следует штамповка или гибка, если геометрия детали предполагает изгибы. Сварка соединяет пластину с анкерными стержнями, причем каждый шов проверяется на отсутствие пор и непроваров.
Я часто сталкиваюсь с мнением, что достаточно просто приварить пруток к пластине - и готово. На практике же качественное изделие требует расчетов: какая марка стали выдержит именно такие нагрузки, какой диаметр анкера предотвратит вырывание, нужна ли дополнительная перфорация для лучшего сцепления с бетоном.
Классификация по способу монтажа
Разделение закладных деталей на типы связано не с прихотью проектировщиков, а с конкретными условиями строительной площадки.
Открытые элементы - самый распространенный вариант. Их верхняя часть остается на поверхности бетонной конструкции. К ней уже на стройплощадке приваривают или прикручивают несущие элементы. Удобство в том, что монтажники имеют доступ к узлу соединения в любой момент.
Закрытые детали полностью погружаются в бетонную толщу. Зачем это нужно? Когда требуется не столько точка крепления, сколько усиление самого бетонного массива. Например, в местах примыкания перекрытий к колоннам или в узлах, где действуют сложные изгибающие усилия. Закрытая закладная работает как внутренняя арматурная сетка, только более мощная.
Способ расположения анкерных стержней относительно опорной пластины диктуется характером нагрузок. Перпендикулярное расположение - классика для вертикальных усилий. Параллельное применяется, когда основное усилие действует вдоль плоскости бетона. Наклонное и комбинированное встречаются в узлах со сложной векторной нагрузкой - например, в каркасных зданиях с жесткими рамными сопряжениями.
Технологические разновидности
Помимо конструктивного исполнения, закладные детали различаются по методу фиксации в бетоне.
- Анкерный тип предполагает установку в уже готовое бетонное основание. Сверлится отверстие, в него заводится анкерный болт или закладная с химическим креплением, затем производится затяжка. Такой подход незаменим при реконструкции, когда нельзя нарушить существующую арматуру, или когда ошибка в позиционировании уже допущена.
- Сквозные детали используют там, где есть возможность просверлить железобетонный элемент насквозь. Через отверстие пропускается шпилька, фиксируемая с двух сторон гайками. Способ дает высокую надежность, но требует доступа к обеим поверхностям конструкции.
- Заливные элементы классика монолитного строительства. Металлическая деталь устанавливается в опалубку до того, как заливается бетон. Она оказывается внутри массива с самого начала, и извлечь ее оттуда без разрушения бетона невозможно. Именно такие закладные обеспечивают максимальную несущую способность.
От выбора стали до контроля качества
Производство закладных деталей начинается не со сварочного аппарата, а с лаборатории. Марки стали подбираются под конкретный проект. Для обычных гражданских зданий достаточно Ст3пс или Ст3сп. Для ответственных сооружений - мостов, эстакад, крановых путей - идут низколегированные стали типа 09Г2С, которые сохраняют вязкость при отрицательных температурах и лучше сопротивляются усталостным нагрузкам.
Каждая партия проходит через испытания. Образцы из той же стали, что и закладные, проверяют на растяжение - смотрят предел текучести и временное сопротивление. Сварные соединения проходят ультразвуковой контроль или радиографию, если того требует проект. Отдельно оценивается устойчивость к излому - особенно актуально для деталей, работающих на знакопеременные нагрузки.
Защита от коррозии - отдельная тема. Если деталь попадает в агрессивную среду или эксплуатируется на открытом воздухе, оцинковка или окраска по грунту становятся обязательными. Без покрытия даже конструкционная сталь начинает активно окисляться в зоне контакта с бетоном из-за разности потенциалов.
Сравнительные характеристики марок стали для закладных деталей
| Марка стали | Предел текучести (МПа) | Временное сопротивление (МПа) | Рабочая температура (°C) | Основное применение |
|---|---|---|---|---|
| Ст3сп (Ст3пс) | 245 | 370–480 | до -40 | Гражданское строительство, внутренние конструкции |
| 09Г2С | 345 | 490 | до -70 | Мосты, эстакады, крановые пути, северное исполнение |
| 10ХСНД | 390 | 590 | до -60 | Агрессивные среды, морские сооружения, повышенная коррозионная стойкость |
| 30ХГСА | 835 | 980 | до -50 | Высоконагруженные узлы, специальное машиностроение |
| 20 | 245 | 410 | до -40 | Фланцевые соединения, детали с последующей сваркой |
Где применяются закладные элементы
Прогуляйтесь по любому городу: то, что вы видите вокруг, держится на закладных деталях. Фасадные системы крепятся к бетонным стенам через анкерные пластины, заложенные в перекрытия. Колонны металлического каркаса опираются на фундаментные болты, выпущенные из ростверка. Лестничные марши в монолитных зданиях фиксируются к площадкам через закладные, замоноличенные в торцы перекрытий.
В промышленном строительстве без них не обходятся крановые пути - подкрановые балки крепятся к колоннам через мощные закладные, воспринимающие динамические нагрузки от движения мостового крана. Опоры ЛЭП и базовые станции сотовой связи устанавливаются на фундаменты с выпущенными анкерными болтами, причем точность их позиционирования измеряется миллиметрами - иначе оборудование просто не встанет.
Мосты и тоннели вообще отдельная вселенная. Здесь закладные детали работают в условиях вибрации, перепадов температур, воздействия противогололедных реагентов. Требования к металлу и защите покрытий максимально жесткие, а контроль качества приближается к авиационному.
Сравнение методов фиксации закладных деталей
| Тип фиксации | Этап установки | Несущая способность | Точность монтажа | Ремонтопригодность | Типичные объекты |
|---|---|---|---|---|---|
| Заливной | До бетонирования | Максимальная | Высокая (требует кондуктора) | Отсутствует | Монолитные каркасы, фундаменты |
| Анкерный (химический) | После бетонирования | Высокая | Средняя | Возможна замена анкера | Реконструкция, усиление |
| Анкерный (механический) | После бетонирования | Средняя | Низкая | Возможна замена | Навесное оборудование, легкие конструкции |
| Сквозной | После бетонирования | Высокая | Средняя | Высокая (замена шпильки) | Перекрытия, стыки панелей |
Если вы проектируете или заказываете закладные детали, обратите внимание на три момента.
Первый - точность изготовления. Смещение анкеров относительно проектного положения даже на сантиметр может сделать невозможным монтаж металлоконструкций. Хороший производитель использует кондукторы для сварки и контролирует геометрию каждой детали.
Второй - соответствие марки стали климатическим условиям. Для регионов с холодным климатом обычная углеродистая сталь может стать хрупкой при отрицательных температурах. Низколегированные марки сохраняют пластичность и в мороз.
Третий - защита на период хранения и монтажа. Даже оцинкованная деталь, пролежавшая на стройплощадке под открытым небом полгода, может начать ржаветь в местах повреждения покрытия. Консервация заводской смазкой и правильное складирование продлевают сохранность.
Подход к выбору закладных деталей стоит той ответственности, которая на них возложена. Экономия здесь оборачивается проблемами на этапе монтажа или, что хуже, в процессе эксплуатации. И когда я вижу здание, построенное с соблюдением всех технологических норм, я понимаю: его надежность закладывалась в том числе на стадии проектирования и изготовления этих неприметных металлических элементов, скрытых потом в бетонной толще.
